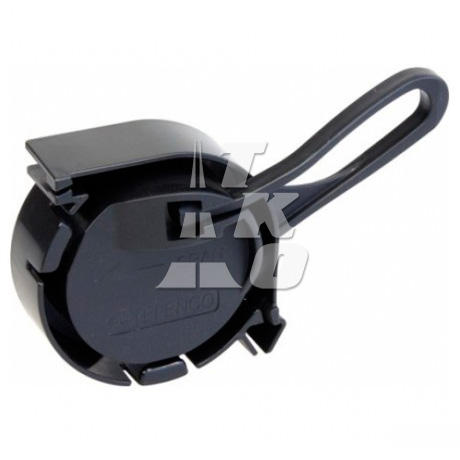

Зажим AC@ - применяется для гибких абонентских кабелей FTTH с оптическим волокном стандарта G.652 или G.657 и состоит из округлого (сердцевидного) тела и открытой петли-дужки, которая может быть надёжно зажата в зажимное тело.

Зажим выполнен из УФ прочного нейлона и обеспечивает надежное использование ,как минимум, на 25 лет.

Особенности использования:

- Концевой зажим ( анкерное крепление на концевой опоре ) для гибкий абонентских кабелей на столбах и зданиях;

- Подвешивание абонентского кабеля на промежуточных опорах, используя два АС@;

- Возможность использование для кабеля FTTH высотой от 2 до 6 мм

- Разрушающая нагрузка – 180 DaN

Преимущества:

Уникальная запатентованная конструкция позволяет осуществить анкерное крепление кабеля на концевой опоре без какого-либо радиального давления на кабель и волокна.

Это обеспечивает дополнительную защиту FTTH кабеля.

Установка:

Конец кабеля ввести в зажим в точке А.

Кабель ввести вдоль внутреннего жёлоба зажима ( вокруг сердечника) в направлении по часовой стрелке до упора, вдоль всего жёлоба (3 полных оборота вокруг сердечника в случае Ø 4мм кабеля).

Кабель должен выйти из зажима через точку B

Часть кабеля за пределами этой точки теперь свободна от какой-либо нагрузки и может быть соединена с настенной распределительной коробкой (муфтой) или же соединена со следующим @- зажимом в случае использования двустороннего анкерного крепления.

Отрегулировать и добиться нужного натяжения кабеля между опорами легко, для этого натягиваем вручную кабель от т А до т B в направлении, указанном стрелками.
